In diversen Handwerks-, Bau- und Produktionsbetrieben wird die Hebelwirkung der Hebelkraft genutzt, um mit Hebeln wie Brechstangen, Schraubenschlüsseln oder Kransystemen verschiedene Montage- und Bauarbeiten sowie den Lastentransport zu vereinfachen. Die Hebelkraft dient ausserdem der Kraftübersetzung an Maschinen. Betriebsinterne Arbeitsabläufe können so sicher und komfortabel durchgeführt werden. Dazu müssen die Hebelkraft bzw. die verschiedenen Hebelkräfte mithilfe von Formeln berechnet werden.
Das Hebelgesetz als Grundlage für die Berechnung der Hebelkraft
Die Hebelkraft ist die Kraft, die benötigt wird, um Lasten anzuheben und gegebenenfalls auch zu versetzen. Das geschieht über einen Hebel, der in der Physik und in der Technik als sogenannter Kraftwandler bezeichnet wird: Der starre Hebelkörper ist um seine eigene Achse herum – vergleichbar mit einer Wippe – drehbar. Das Hebelgesetz berücksichtigt dazu einseitige und auch zweiseitige Hebel. Der Hebeleffekt beziehungsweise die Hebelwirkung macht es möglich, auch mit einem vergleichsweise geringen Kraftaufwand schwere Lasten anzuheben und zu bewegen.
Die Hebelkraft wird über das Hebelgesetz definiert und berechnet. Das aus der Antike stammende Gesetz kann mit folgender Formel zur Berechnung der Hebelkraft zunächst einfach ausgedrückt werden:
Kraft x Kraftarm = Last • Lastarm

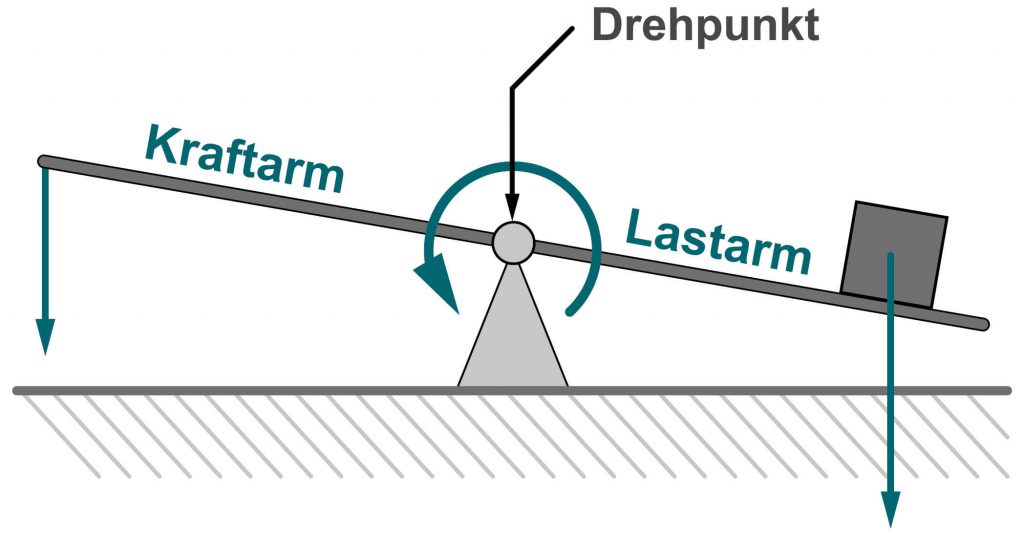

Der Lastarm bezeichnet hierbei die Seite, an der sich die zu bewegende Last befindet. Der Kraftarm definiert die Seite, an der die bewegende Kraft anliegt. Der so genannte Dreh- oder Angelpunkt ist jener Punkt, um den sich der Hebel drehen lässt. Das Drehmoment (auch: Drehkraft) ist die Drehwirkung, die entsteht, wenn ein Hebel auf einer Seite des Drehpunkts mit einer bestimmten Krafteinwirkung bewegt wird. Hierbei gilt: Je länger der Hebel ist, desto grösser ist die Krafteinwirkung am Drehpunkt. Abhängig von der Drehrichtung, die vom Drehpunkt ausgeht, werden rechts- und linksdrehende Drehmomente unterschieden.
Die Hebelkraft bei einseitigen Hebeln berechnen
Einseitige Hebel sind dadurch gekennzeichnet, dass:
- Last- und Kraftarm zusammenfallen, d. h. die Hebelkräfte greifen nur an einer Seite des Drehpunkts
- der Drehpunkt sich an einem Ende des Hebelarms befindet
- die Kräfte in eine Richtung wirken
Praxisbeispiel einseitiger Hebel
Ein typischer Praxisfall eines einseitigen Hebels ist ein Schraubenzieher. Durch die Drehbewegung des Hebels wird eine Zugspannung auf die Schraube übertragen; beim Lösen der Schraube verringert sich die Zugspannung hingegen. Um die nötige Hebelkraft bei einseitigen Hebeln zu berechnen, kann diese Formel angewendet werden:
M = r • F
Hierbei ist:
M = Drehmoment in Nm
r = die Länge des Hebelarms in m
F = Kraft in N
Beispielrechnung: Mit einem Schraubendreher mit der Hebellänge (r) von 0,6 m soll eine Maschinenschraube mit einem Drehmoment (M) von 38 Nm angezogen werden. Die nötige Hebelkraft dafür berechnen Sie nach der Umstellung der Formel so:
F = 38 Nm / 0,6 m
= Ergebnis: Die nötige Hebelkraft beträgt 63 N.
Die Hebelkraft bei zweiseitigen Hebeln berechnen
Zweiseitige Hebel unterscheiden sich von den einseitigen in den Punkten, dass:
- die Kraftangriffspunkte auf beiden Seiten des Drehpunkts liegen
- die Kräfte in zwei Richtungen wirken
Praxisbeispiel zweiseitiger Hebel

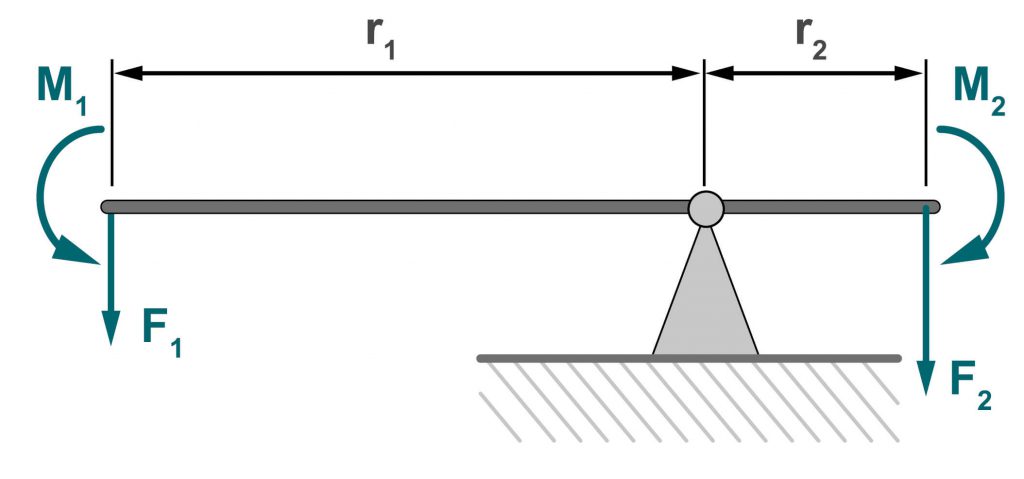

Werkzeuge wie z. B. eine Kombizange sind ein typischer zweiseitiger Hebel: Hier gibt es zwei Hebelarme, die sich am Drehpunkt gegenüberliegen. Entsprechend wirken hier auch die Hebelkräfte in zwei Richtungen.
Um die nötige Hebelkraft bei zweiseitigen Hebeln zu berechnen, muss folgende Formel angewendet werden:
F1 • r1 = F2 • r2
Hierbei ist:
F1 = Hebelkraft 1
F2 = Hebelkraft 2
r1 = Länge des Hebelarms 1
r2 = Länge des Hebelarms 2
Beispielrechnung: Bei einer Zange mit F2 = 500 N und r2 = 0,5 m sowie einer r1 = 0,1 m soll die Hebelkraft F1 bestimmt werden. Nach Umstellung der Formel berechnen Sie die Hebelkraft bei diesem zweiseitigen Hebel so:
F2 = 500 N x 0,5 m / 0,1 m
Ergebnis = 2500 N

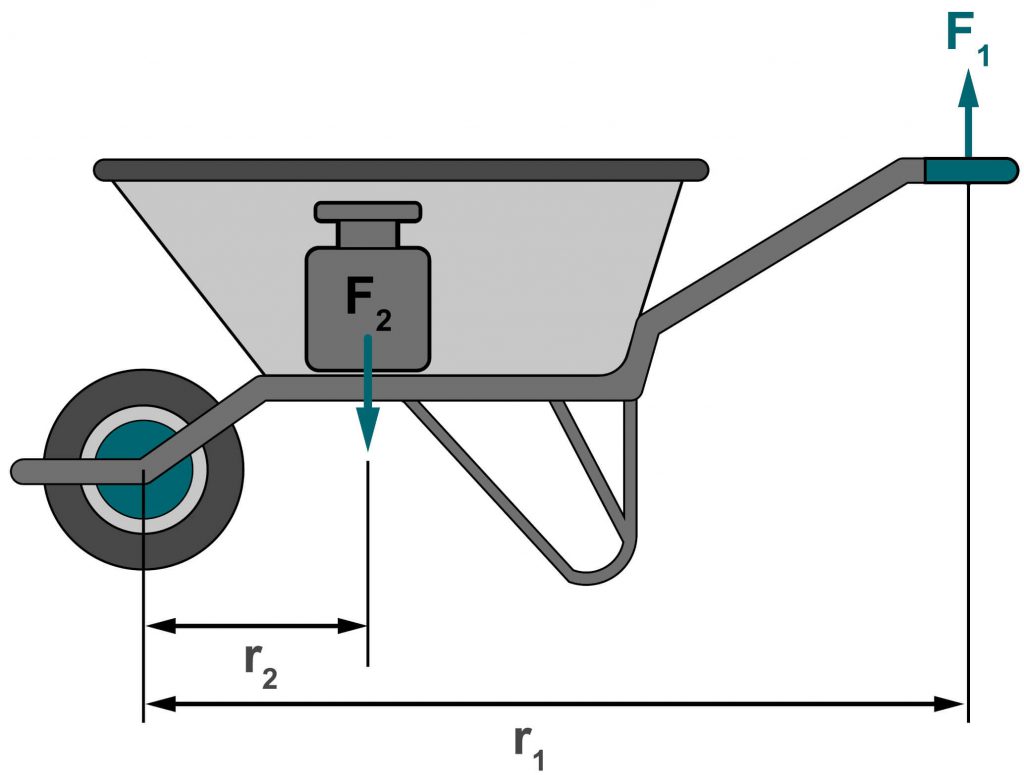

Über die Hebelwirkung kann am zweiten Kraftarm also 5-mal so viel Kraft erzeugt werden. Die Formel für die Berechnung der Hebelkraft an zweiseitigen Hebeln kann übrigens auch für einseitige Hebel angewendet werden: Müssen Sie z. B. eine beladene Schubkarre bewegen, so wirken zwar beide Kräfte nur auf einer Seite, durch die geladene Last ergeben sich aber zwei Hebelarme mit unterschiedlicher Länge:
Sind Hebel nicht als gerade Körper ausgebildet, so spricht man auch von geknickten Hebeln oder Winkelhebeln. Letztere finden etwa in der Neigungswaage ihre Anwendung. Bei allen Hebelarten muss zusätzlich zur Hebelkraft noch die Reibung im Drehpunkt berücksichtigt werden: Wird der Hebel über der Achse gedreht, wird ein Teil der aufgewendeten Energie in Wärme umgewandelt. Zur benötigten Hebelkraft ist also ein Kraftaufwandszuschlag je nach Hebelmaterial und Last nötig.
Hebezeuge: praktische Nutzung der Hebelkraft im Betrieb
Hebezeuge nutzen den Hebeleffekt, der im Hebelgesetz beschrieben wird, und verringern so den Kraftaufwand beim Anheben und Bewegen schwerer Lasten. Zu ihnen zählen sowohl manuell betriebene als auch elektro-hydraulische Hubsysteme und Hebezeuge mit und ohne Neigungsfunktion. Sie finden sich in der Logistik ebenso wie auf Baustellen wieder und verbinden eine hohe Tragkraft mit einer einfachen und komfortablen Handhabung. Typische Hebezeuge im Betrieb sind etwa:
- Hebel- und Seilzüge
- Hubwagen
- Kransysteme
- Materiallifter
- Palettenheber
- Niveaulifter
- Hochhubwagen
- Elektrokettenzüge
Die Hebezeuge stellen aufgrund ihrer grossen Kraftübersetzung dauerhaft eine Arbeitserleichterung in vielen betrieblichen Bereichen dar: Sie tragen zu effektiven und sicheren Arbeitsabläufen bei und erhöhen die Umschlaggeschwindigkeit in Lager und Produktion. Zudem lassen sich die Betriebskosten durch den Einsatz dieser hochwertigen Arbeitsmittel in vielen Fällen deutlich verringern.
FAQ zur Berechnung der Hebelkraft
Die Hebelkraft ist die Kraft, die benötigt wird, um Lasten anzuheben und gegebenenfalls auch zu versetzen. Das geschieht über einen Hebel, der in der Physik und in der Technik als sogenannter Kraftwandler bezeichnet wird: Der starre Hebelkörper ist um seine eigene Achse herum – vergleichbar mit einer Wippe – drehbar. Das Hebelgesetz berücksichtigt dazu einseitige und auch zweiseitige Hebel. Der Hebeleffekt macht es möglich, auch mit einem vergleichsweise geringen Kraftaufwand schwere Lasten anzuheben und zu bewegen.
Nach dem Hebelgesetz kann die Hebelkraft bei einseitigen Hebeln mit Zusatzgewicht sowie zweiseitigen Hebeln mit dieser Formel berechnet werden:
Kraft x Kraftarm = Last x Lastarm
Bei einseitigen Hebeln, bei denen das Drehmoment eine Rolle spielt, lautet die Formel zur Berechnung der Hebelkraft:
Drehmoment = Hebelarm x Kraft
Hebel werden in ein- und zweiseitige Hebel unterschieden. Einseitige Hebel sind dadurch gekennzeichnet, dass:
• Last- und Kraftarm zusammenfallen, d. h. die Hebelkräfte greifen nur an einer Seite des Drehpunkts
• der Drehpunkt sich an einem Ende des Hebelarms befindet
• die Kräfte in eine Richtung wirken
Zweiseitige Hebel zeichnen sich wiederum dadurch aus, dass sie:
• die Kraftangriffspunkte auf beiden Seiten des Drehpunkts liegen
• die Kräfte in zwei Richtungen wirken
