Les pictogrammes de sécurité sont des symboles visuels affichés dans les entreprises et les bâtiments publics pour signaler les dangers, indiquer les comportements interdits ou obligatoires et prévenir les risques d’accident. Ils jouent un rôle essentiel dans le domaine de la protection au travail et de la prévention des accidents. Les pictogrammes de sécurité sont donc généralement obligatoires.
Dans ce guide, découvrez quels pictogrammes de sécurité existent, quelles normes régissent leur conception et ce qu’il faut respecter lors de leur installation sur le lieu de travail.
Quelles normes s’appliquent aux pictogrammes de sécurité ?
Des normes contraignantes pour les pictogrammes sécurité assurent un aspect uniforme de la signalisation. Les nouveaux symboles pour les signalisations de sécurité au travail sont réglementés et définis au niveau international et européen. La norme EN ISO 7010 a été adoptée par l’Association suisse de normalisation (SNV) en octobre 2012. En Suisse, le nom de cette norme est SN EN ISO 7010.
Bon à savoir : depuis l’entrée en vigueur de la norme SN EN ISO 7010, les anciens pictogrammes non conformes doivent être progressivement remplacés. L’objectif est d’assurer une signalisation uniforme et compréhensible par tous, y compris pour les travailleurs étrangers et les visiteurs. Les anciens et les nouveaux pictogrammes de sécurité ne doivent pas être mélangés afin d’éviter toute confusion !
Quels sont les cinq groupes de pictogrammes de sécurité ?
Les pictogrammes de sécurité sont classés en cinq groupes selon la norme NF EN ISO 7010, chacun désigné par une lettre suivie d’un code à trois chiffres. Voici cette classification :
- P = Panneaux d’interdiction
- W = Panneaux d’avertissement
- M = Panneaux d’obligation
- E = Panneaux de sauvetage et de secours
- F = Panneaux de lutte contre le feu
Par ailleurs, la réglementation prévoit également l’utilisation de signal auxiliaires : ils sont utilisés conjointement avec le panneau principal et fournissent des indications complémentaires.
La norme SN EN ISO 7010 définissent, selon le groupe, quelles formes et couleurs s’appliquent aux différents pictogrammes de sécurité. Ainsi, la signification d’un signal de sécurité est immédiatement reconnaissable :
| Pictogramme de sécurité : | Forme et couleur | Exemples* |
|---|---|---|
| Panneaux d’interdiction (P) : indiquent les comportements interdits | • Rond • Fond blanc • Pictogramme noir • Bordure rouge • Barre transversale rouge • Doit être utilisé uniquement avec un panneau complémentaire précisant l’interdiction |  Par ex. interdiction de fumer, accès interdit, flamme nue interdite |
| Panneaux d’obligation (M) : contiennent des instructions sur le comportement à adopter | • Rond • Fond bleu • Pictogramme blanc • Bordure blanche • Doit être utilisé uniquement avec un panneau complémentaire précisant l’obligation |  Par ex. porter une protection auditive, porter un casque, porter une protection oculaire |
| Panneaux d’avertissement (W) : indiquent un danger | • Triangle équilatéral • Fond jaune • Pictogramme noir • Bordure noire • Doit être utilisé uniquement avec un panneau complémentaire précisant le danger |  Par ex. danger de rayonnement, substances explosives, tension électrique |
| Panneaux de secours (E) : contiennent des informations sur l’aide en cas d’urgence et indiquent également les voies d’évacuation et les sorties de secours | • Carré • Fond vert • Pictogramme blanc • Sans bordure |  Par ex. sortie de secours, premiers secours, point de rassemblement, voie d’évacuation |
| Pictogrammes de sécurité incendie (F) : fournissent des informations sur les ressources disponibles et le comportement à adopter en cas d’incendie. | • Carré • Fond rouge • Bordure blanche |  Par ex. extincteur, couverture anti-feu, déclencheur d’alarme incendie, échelle de pompiers |
Quels pictogrammes de sécurité sont obligatoires sur le lieu de travail ?
Le choix et le nombre de pictogrammes de sécurité reposent toujours sur une évaluation préalable des risques. Elle porte sur le poste de travail et l’activité concernée. Voici comment déterminer quels pictogrammes de sécurité au travail sont nécessaires :
- Les pictogrammes de sécurité sont nécessaires lorsque des risques d’accident ou de blessure subsistent malgré les mesures de protection techniques.
- Ils doivent également être installés lorsque les mesures organisationnelles de protection au travail ne sont pas suffisantes.
- L’installation des pictogrammes de sécurité appropriés est également prescrite lorsque le lieu de travail ou les exigences opérationnelles nécessitent des interdictions, des avertissements ou des obligations permanentes.
Pictogrammes de sécurité : distance de reconnaissance et visibilité
Outre la forme géométrique et la couleur, la distance de reconnaissance des signaux de sécurité est un autre critère à considérer. Cette distance définit la taille que doivent avoir les pictogrammes de sécurité au travail pour être bien visibles sur une distance donnée :
Pour les pictogrammes de sécurité triangulaires (panneaux d’avertissement), la distance de reconnaissance est la suivante :
| Longueur du côté en mm | Distance de reconnaissance maximale en m |
|---|---|
| 50 | 1 |
| 100 | 3 |
| 200 | 6 |
| 315 | 10 |
| 400 | 12 |
Pour les pictogrammes de sécurité ronds (panneaux d’interdiction et d’obligation), cette distance de reconnaissance doit être garantie :
| Diamètre en mm | Distance de reconnaissance maximale en m |
|---|---|
| 50 | 2 |
| 100 | 4 |
| 200 | 8 |
| 315 | 12 |
| 400 | 16 |
Pour les pictogrammes de sécurité rectangulaires (panneaux de secours, pictogrammes de sécurité incendie), référez-vous à ces distances de reconnaissance :
| Dimensions L x H en mm | Distance de reconnaissance maximale en m |
|---|---|
| 100 x 100 | 10 |
| 200 x 100 | 10 |
| 150 x 150 | 15 |
| 300 x 150 | 15 |
| 200 x 200 | 20 |
| 400 x 200 | 20 |
| 250 x 250 | 25 |
| 300 x 300 | 30 |
L’éclairage joue également un rôle important. Voici les exigences concernant les distances de reconnaissance :
- Selon les locaux et les conditions d’éclairage, les distances de reconnaissance des pictogrammes de sécurité varient. Une distance de reconnaissance optimale est atteinte lorsque la forme, la couleur et le symbole du panneau sont explicitement visibles.
- Pour les environnements à conditions d’éclairage variables, comme les routes ou les voies sur le site de l’entreprise, des pictogrammes de sécurité particulièrement grands, éclairés en permanence ou réfléchissants peuvent être nécessaires.
- En plus de la taille appropriée, veillez à ce que les panneaux restent dégagés et visibles : retirez immédiatement tout élément pouvant les masquer (saleté, neige, véhicules ou équipements).
Les formes et les emplacements des panneaux de sécurité
En plus de la distance de reconnaissance, les formes des panneaux contribuent à la bonne perception des signaux de sécurité. Cela est particulièrement vrai pour les signaux de sécurité photoluminescents, comme les panneaux de secours :
- Panneau plat

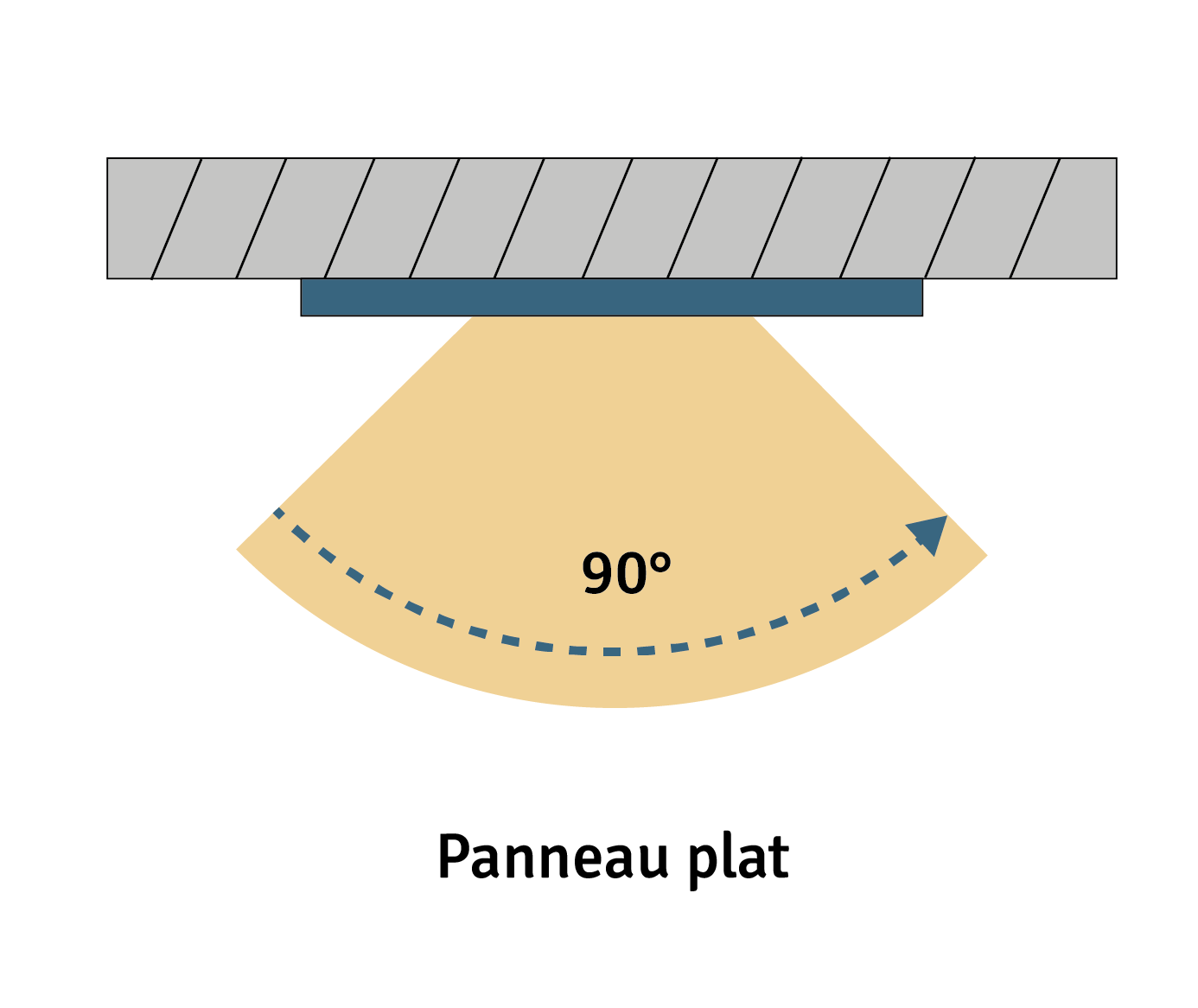

Les panneaux de sécurité plats diffusent la lumière à 90° et conviennent donc pour un marquage frontal, par exemple, au bout d’un couloir ou directement au-dessus des portes de secours. - Panneau tridimensionnel

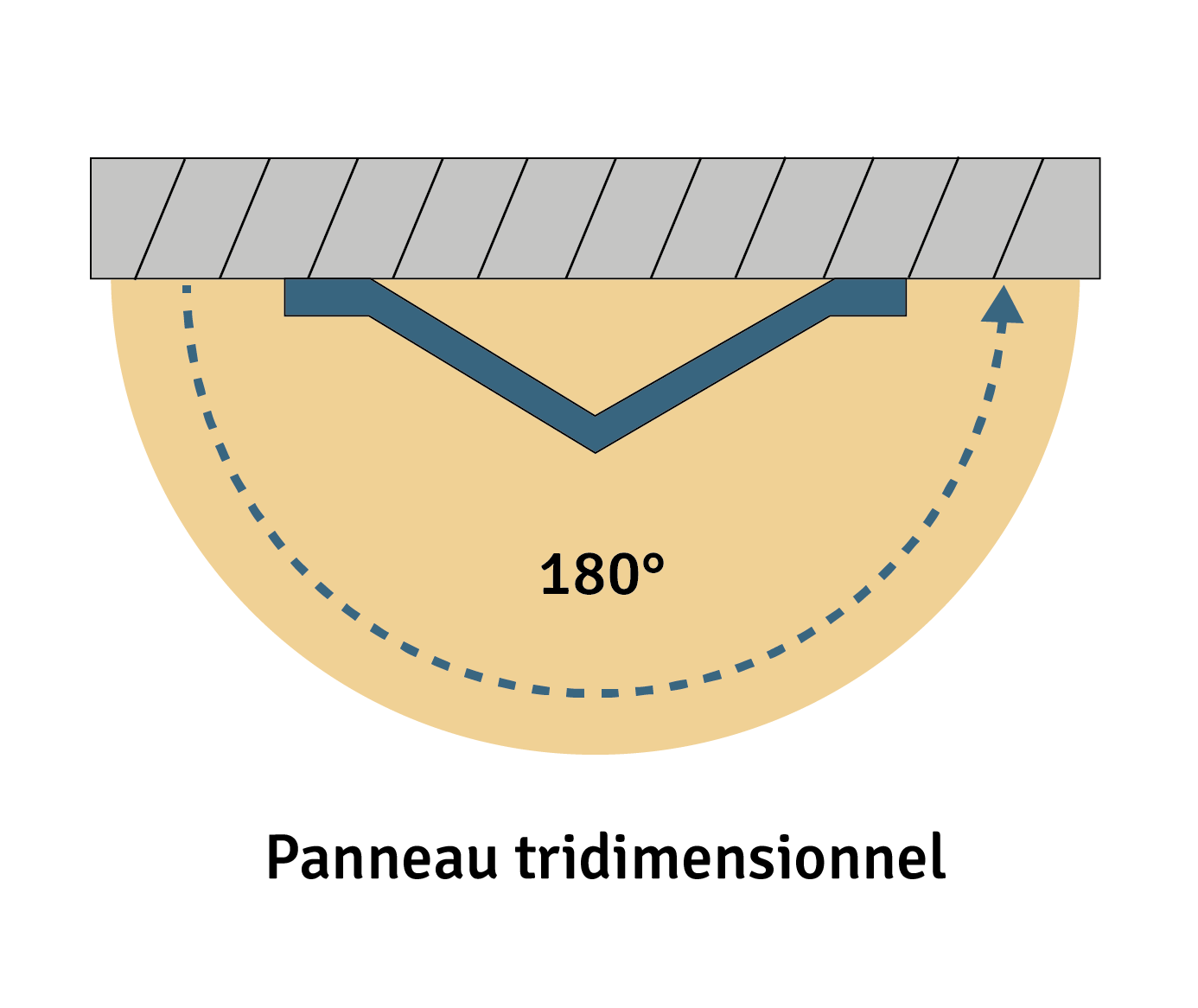

Ces panneaux de sécurité garantissent une diffusion de la lumière à 180° grâce à leur forme en angle. Ils sont ainsi bien visibles de face comme de côté et sont particulièrement reconnaissables dans les entrepôts ou les parkings. - Panneau drapeau

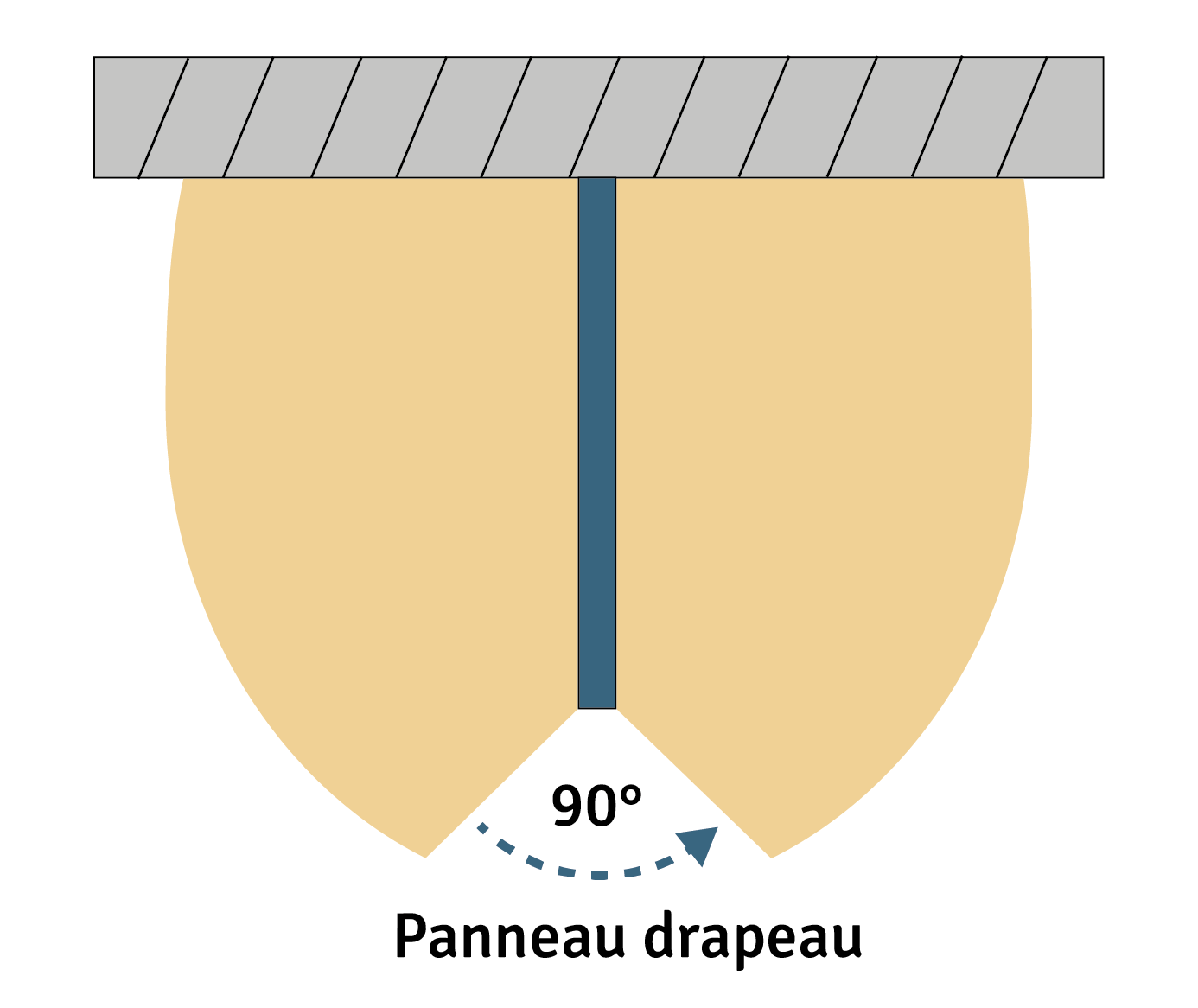

Les panneaux en drapeau possèdent deux faces et sont placés comme des drapeaux pour que chaque face puisse procurer une diffusion de la lumière à 90°. Elles sont alors bien visibles et offrent une solution d’orientation optimale dans les longs couloirs, les allées et les cages d’escalier. - Panneau suspendu

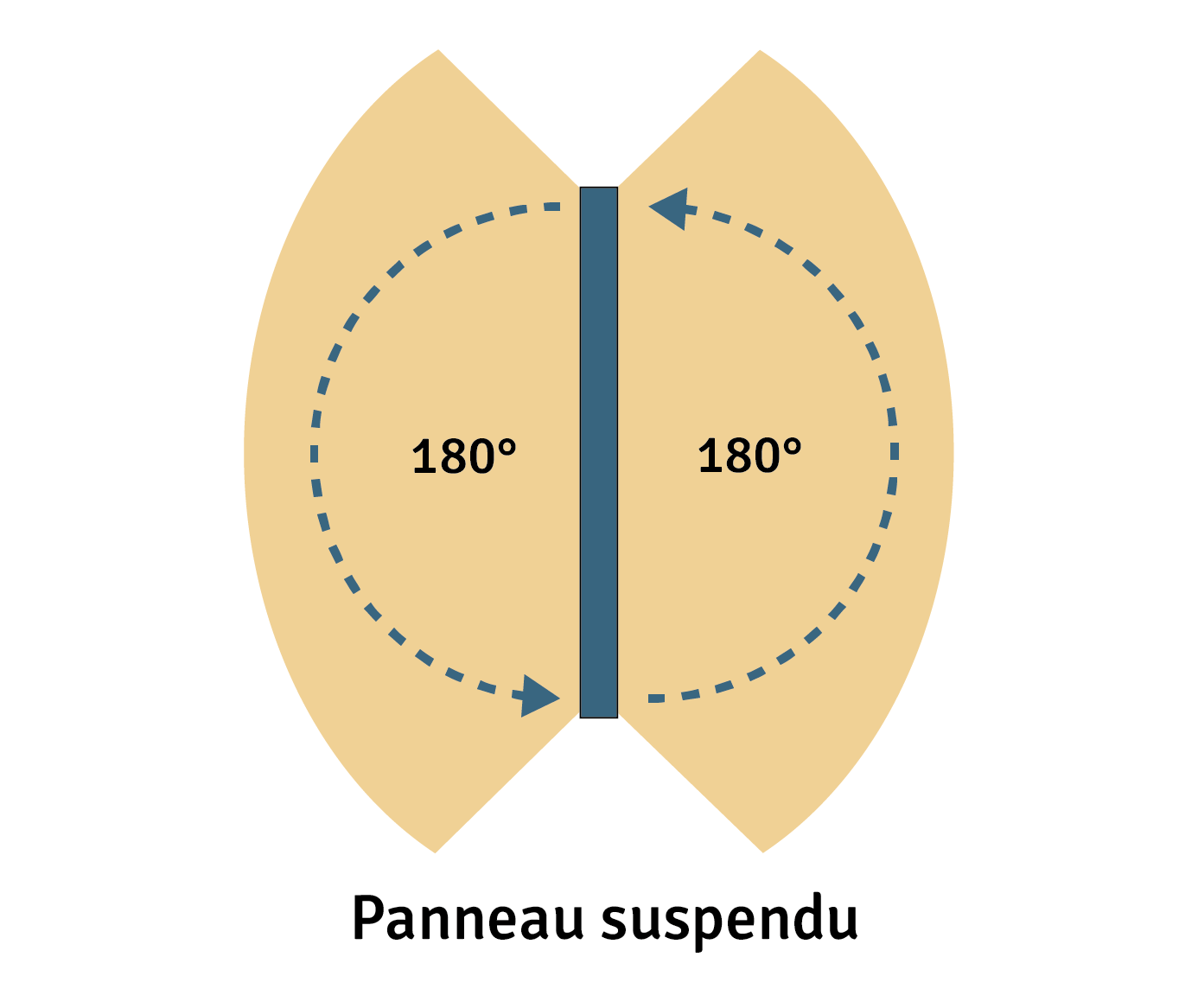

Comme les panneaux en forme de drapeau, les panneaux de sécurité suspendus sont imprimés des deux côtés. Ils sont suspendus au plafond, ce qui leur permet d’atteindre une diffusion de la lumière de 180° tout en proposant une orientation fiable dans les longs couloirs.
FAQ sur les pictogrammes de sécurité
Les pictogrammes de sécurité ont une importance capitale sur le lieu de travail et remplissent différentes fonctions selon leur groupe : ils avertissent des dangers, indiquent les comportements interdits ou obligatoires, protègent contre les sources de danger et peuvent prévenir les accidents. De plus, ils peuvent indiquer l’emplacement des équipements de secours, des voies d’évacuation et des moyens d’extinction.
La signalisation de sécurité englobe toutes les mesures d’avertissement et d’information visuelles, acoustiques ou tactiles sur le lieu de travail. Elle s’effectue par différents moyens comme les pictogrammes de sécurité, les couleurs, les signaux lumineux ou sonores, les annonces verbales ou les gestes, et se rapporte toujours à des objets, activités ou situations concrets.
Elle vise principalement à prévenir les accidents et protéger la santé des employés. Une signalisation de sécurité permet une orientation rapide en situation de danger et garantit une communication indépendante de la langue grâce à des symboles uniformes et compréhensibles internationalement.
Elle constitue un élément essentiel de la protection moderne au travail et intervient lorsque les mesures de protection techniques ou organisationnelles seules ne suffisent pas à éliminer complètement les risques.
La norme SN EN ISO 7010 a normalisé et harmonisé la forme, la couleur et les pictogrammes des panneaux de signalisation. Cette norme européenne a été adoptée par l’Association suisse de normalisation (SNV) en octobre 2012. Depuis, toute nouvelle installation de pictogrammes de sécurité doit être conforme à cette norme. L’objectif de cette harmonisation était d’établir une signalisation de sécurité uniforme et indépendante de la langue à l’échelle internationale.
La règle est la suivante : il faut placer autant de signaux que nécessaire, mais aussi peu que possible. Idéalement, les pictogrammes de sécurité au travail doivent être installés à hauteur des yeux, bien visibles et à l’endroit où commence la zone de danger concernée. Il peut s’agir, par exemple, de portes, de passages, de voies d’évacuation et de sauvetage ou d’outils de travail.
Les pictogrammes de sécurité sont classés en cinq groupes selon la norme SN EN ISO 7010 et identifiés par une lettre :
• Panneaux d’interdiction (P) : indiquent les comportements interdits
• Panneaux d’avertissement (W) : signalent les dangers
• Panneaux d’obligation (M) : indiquent le comportement requis
• Panneaux de secours (E) : indiquent les moyens de secours en cas d’urgence et signalent les voies d’évacuation et sorties de secours
• Pictogrammes pour la sécurité incendie (F) : indiquent les équipements et comportements en cas d’incendie
Par ailleurs, la réglementation prévoit également le signal auxiliaire : ce pictogramme de sécurité est installé avec le panneau principal et précise l’information de sécurité.
Avertissement : veuillez noter que les règlements mentionnés ici ne sont qu’une sélection des principales exigences légales. Pour de plus amples informations, veuillez-vous référer à la législation et aux textes juridiques éventuellement énumérés ici et, le cas échéant, à d’autres recueils de règlements et de textes officiels. En cas de doute, des experts peuvent et doivent également être consultés pour une mise en application concrète et adéquate de ces règlements dans l’entreprise.
