Schwenkkrane

Ein Schwenkkran ist das ideale Arbeitsgerät, wenn in der industriellen Fertigung, im Anlagenbau oder beim Umsetzen von Transportbehältern hohe Lasten in einem begrenzten Radius bewegt und exakt abgesetzt werden müssen. Mit der Hubfunktion der installierten Elektrokettenzüge am Schwenkkran werden Lasten sicher angehoben, am Ausleger entlanggefahren, mit dem Kranausleger an den Zielort geschwenkt und dort präzise abgesetzt.

Die vielseitigen Schwenkkrane aus unserem Sortiment nehmen Lasten bis 3200 kg auf und schwenken mit einer Ausladung bis 8000 mm. Ob ABUS-Schwenkkran, ein Modell von Brinkmann oder ein Schwenkkran von VETTER®: Bei uns finden Sie stationäre oder mobile Säulenschwenkkrane oder Wandschwenkkrane mit verschiedenen Tragfähigkeiten, Hubhöhen und Ausladungen – passgenau zu Ihrem Einsatzbereich.

1. Schwenkkran nach Modelltyp auswählen

Einen Schwenkkran kaufen Sie bei Jungheinrich PROFISHOP in zwei Ausführungen: als kraftvolle Säulenschwenkkrane in stationärer oder mobiler Ausführung sowie als robuste Wandschwenkkrane zur Wandmontage. Welches Modell für Ihren Einsatzzweck das richtige ist, hängt dabei entscheidend von dem benötigten Arbeitsradius und dem erforderlichen Hubbereich ab:

Schwenkkran-Typ	Wandschwenkkran	Säulenschwenkkran
Montage	Montage an Stahlbetonwand, Stahlkonstruktion oder Stahlbetonstütze (ohne Kransäule)	Stationäres Modell: Kransäule wird einbetoniert oder auf den Boden aufgedübelt Mobiles Modell: Fixierung durch Gegengewicht an der Kransäule
Schwenkbereich	bis 180°	bis 270° oder 360° (modellabhängig)
Hubhöhe/Hubbereich	3000–5000 mm (modellabhängig)	bis 2900 mm (stationär), bis 2600 mm (mobil)
Ausladung	2895–8000 mm (modellabhängig)	2895–8000 mm (modellabhängig)
Tragfähigkeit	125–3200 kg (modellabhängig)	125–3200 kg (modellabhängig)
Vorteile	grösserer Hubbereich/Hubhöhe, da nur durch Länge des Kettenzugs limitiert für beengte Arbeitsbereiche geeignet	grosser Schwenkbereich möglich auch als mobile Variante erhältlich flexibler Einsatz
Nachteile	geringerer Schwenkbereich	mehr Platzbedarf für den Schwenkkran

Sowohl Wand- als auch Säulenschwenkkrane werden von uns bis auf wenige Ausnahmen inklusive Elektrokettenzug geliefert und sind mit einer Feststellarretierung ausgestattet. Beide Varianten sind zudem auch in Niedrigbauweise erhältlich.

2. Soll der Schwenkkran stationär oder mobil genutzt werden?

Schwenkkrane sind bei uns sowohl in stationären als auch mobilen Varianten verfügbar. Je nach Arbeitsaufgabe und den räumlichen Gegebenheiten bieten die Ausführungen unterschiedliche Vorteile:

Schwenkkran Ausführung	Details

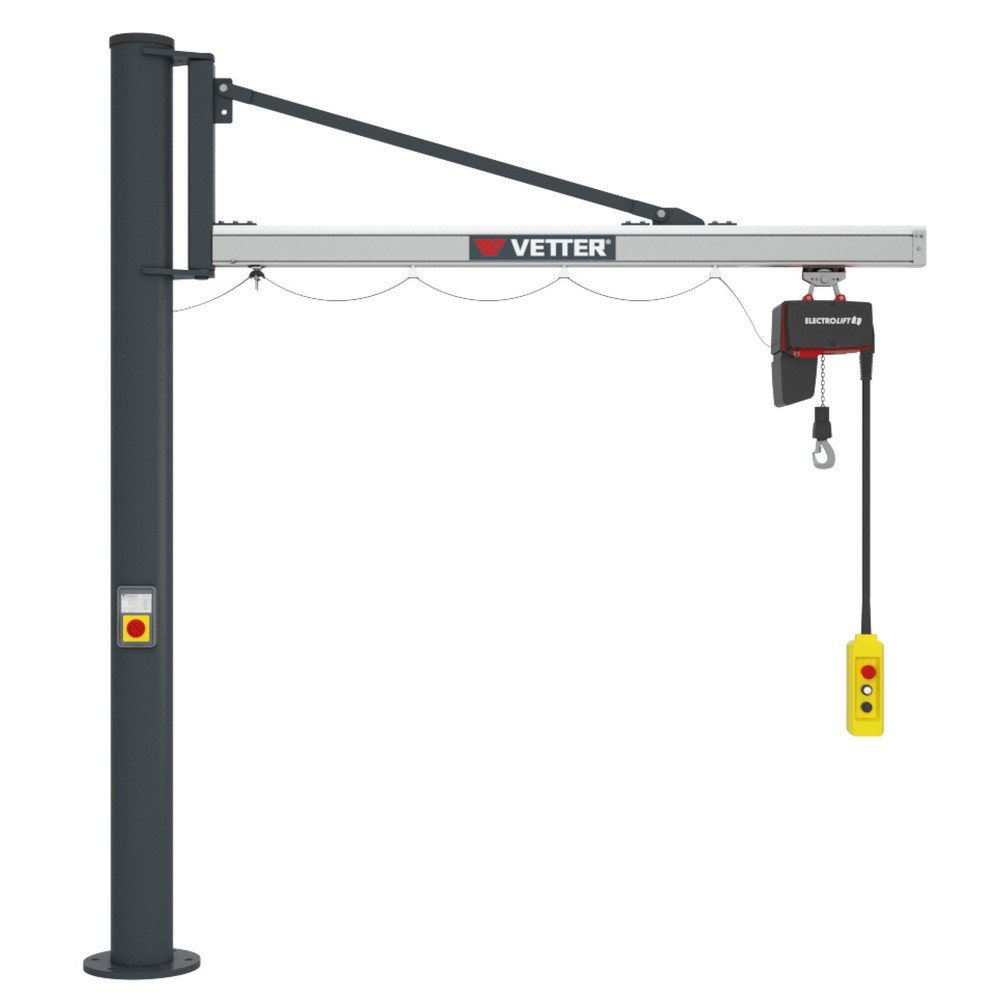

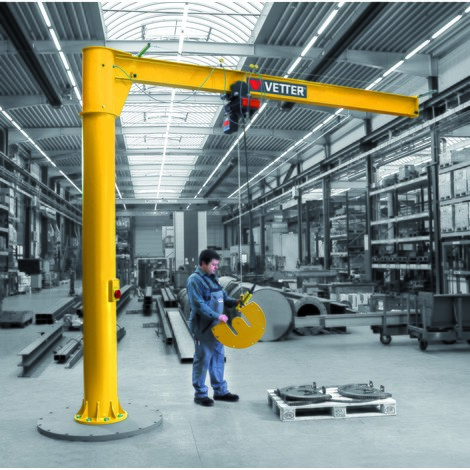

stationärer Säulenschwenkkran (Drehkran)	besitzt eine Säule, von welcher der Ausleger ausgeht Schwenkbereich von 270° (Modelle mit Abspannung oder Aluminium-Ausleger) oder 360° (niedrigbauende Stahlmodelle) auch in „Light“-Ausführung aus Aluminium mit Abspannung verfügbar ideal für routinemässige Lastbewegungen

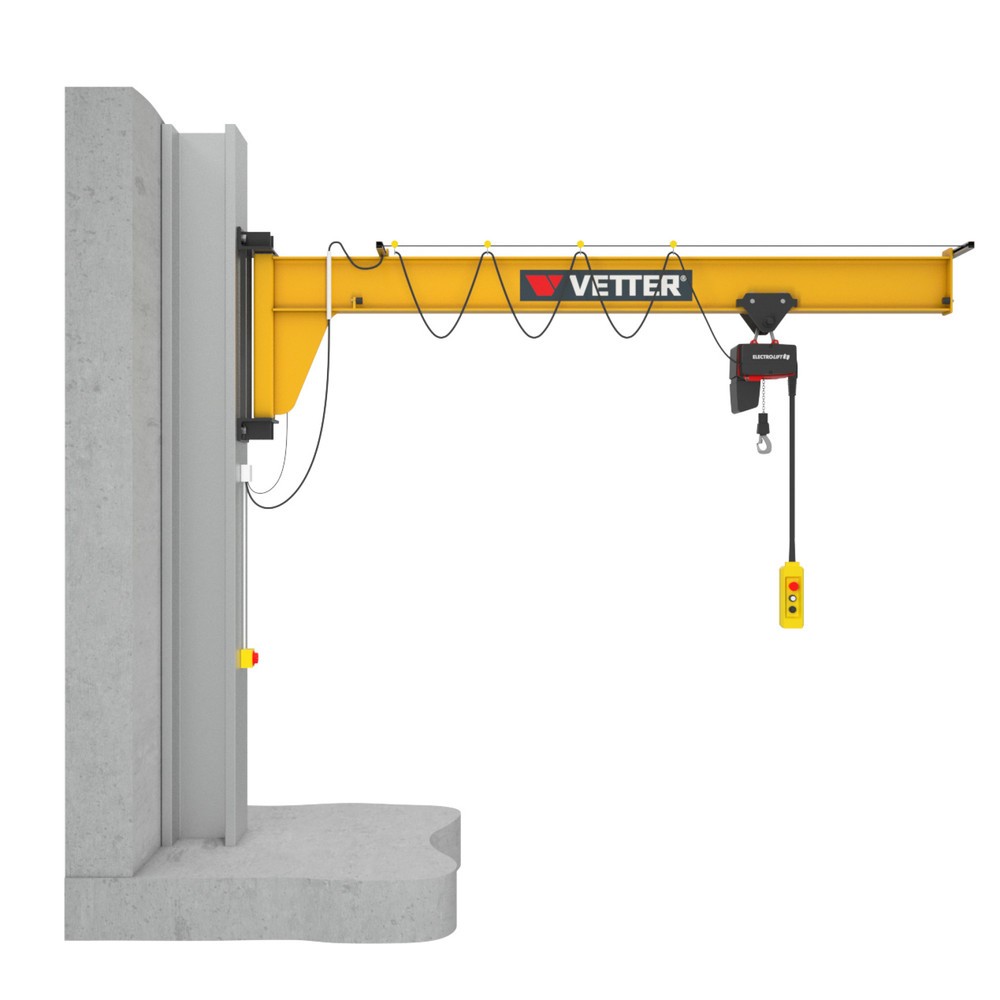

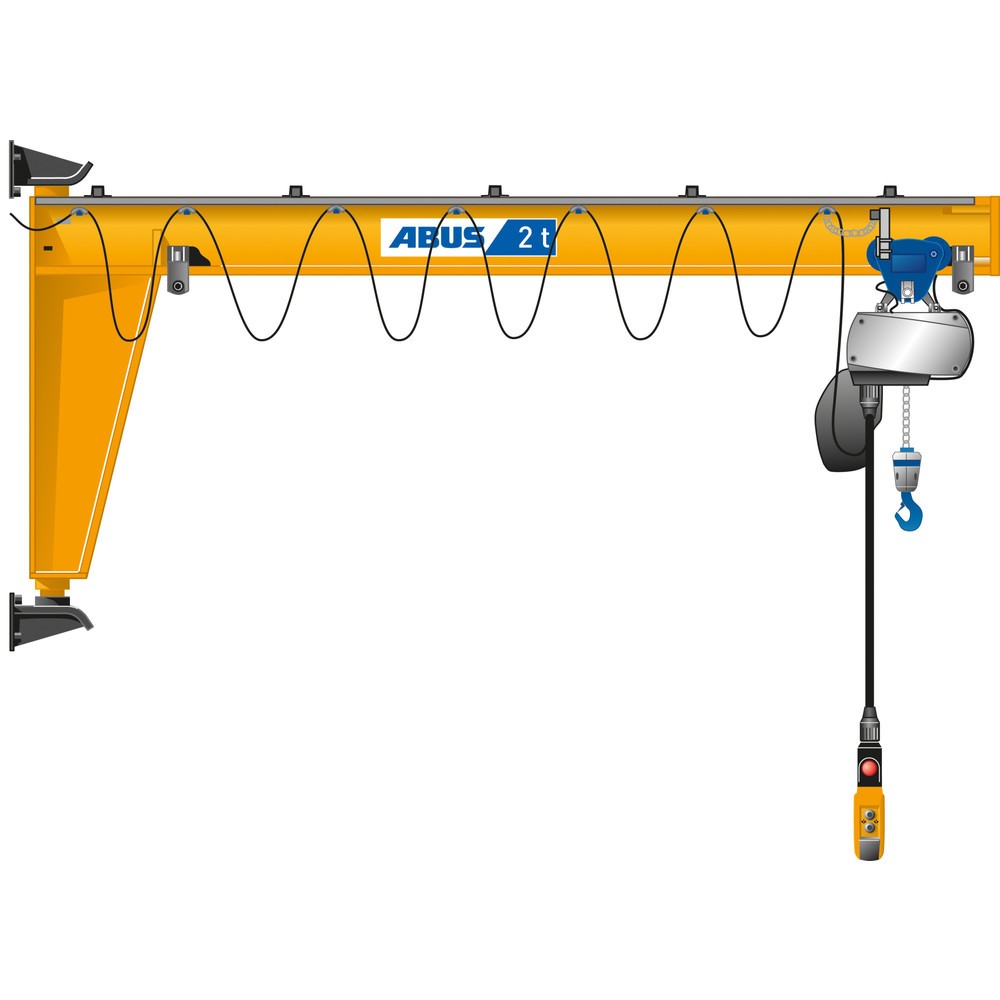

stationärer Wandschwenkkran	Schwenkkran zur Wandmontage nimmt weniger Platz ein, da keine Fläche am Hallenboden benötigt wird hinreichend flexibel mit einem Schwenkbereich von 180°

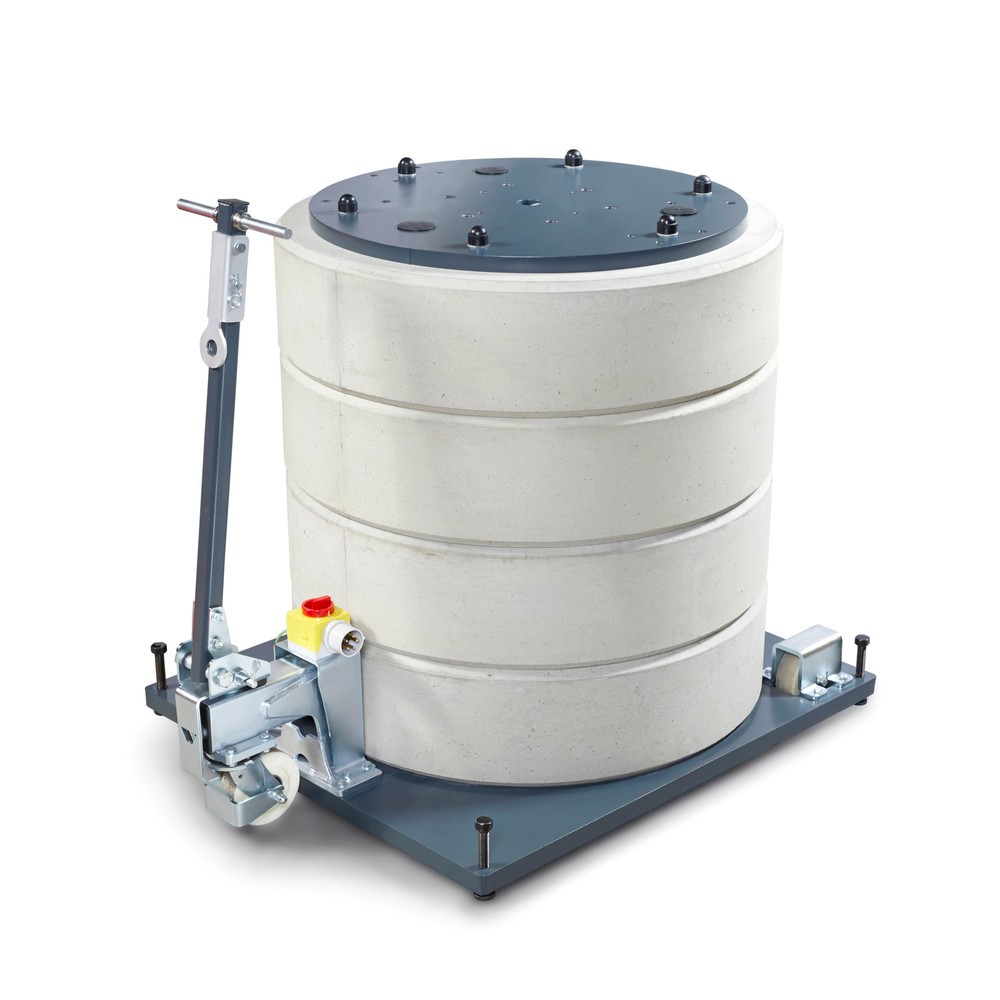

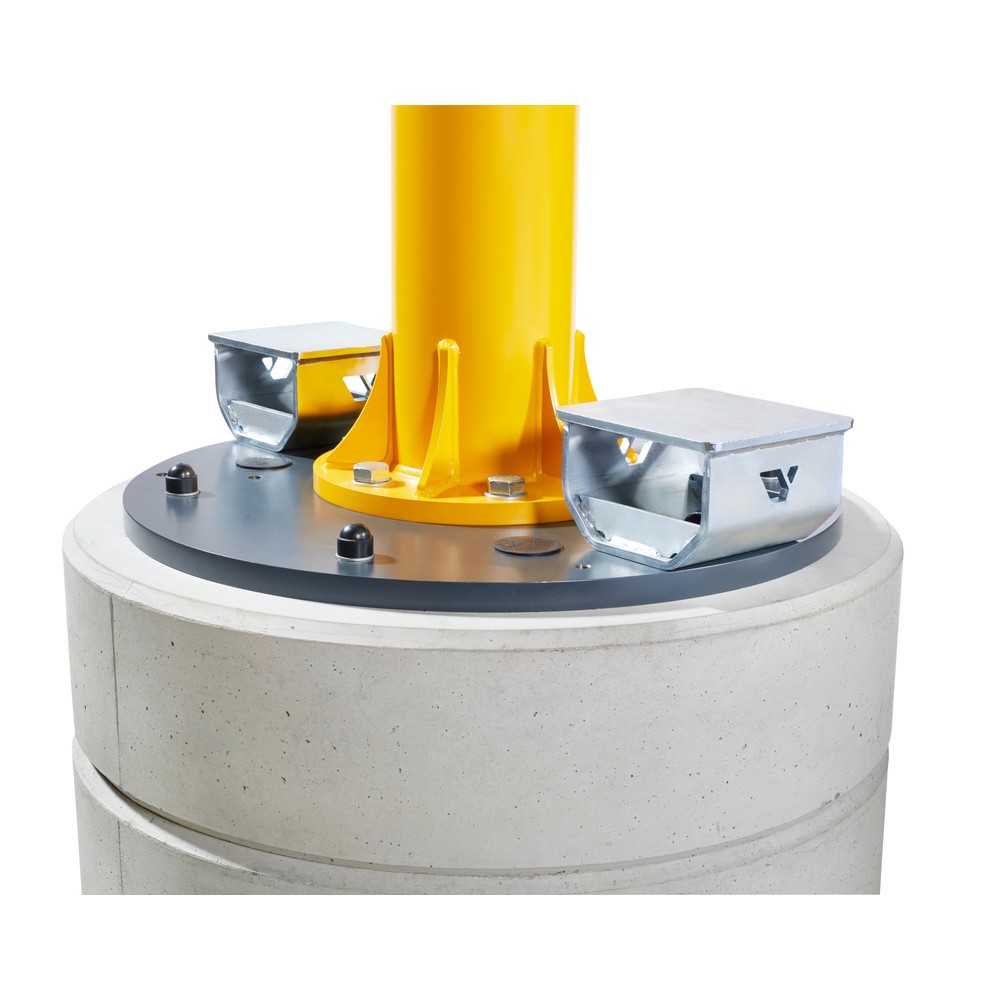

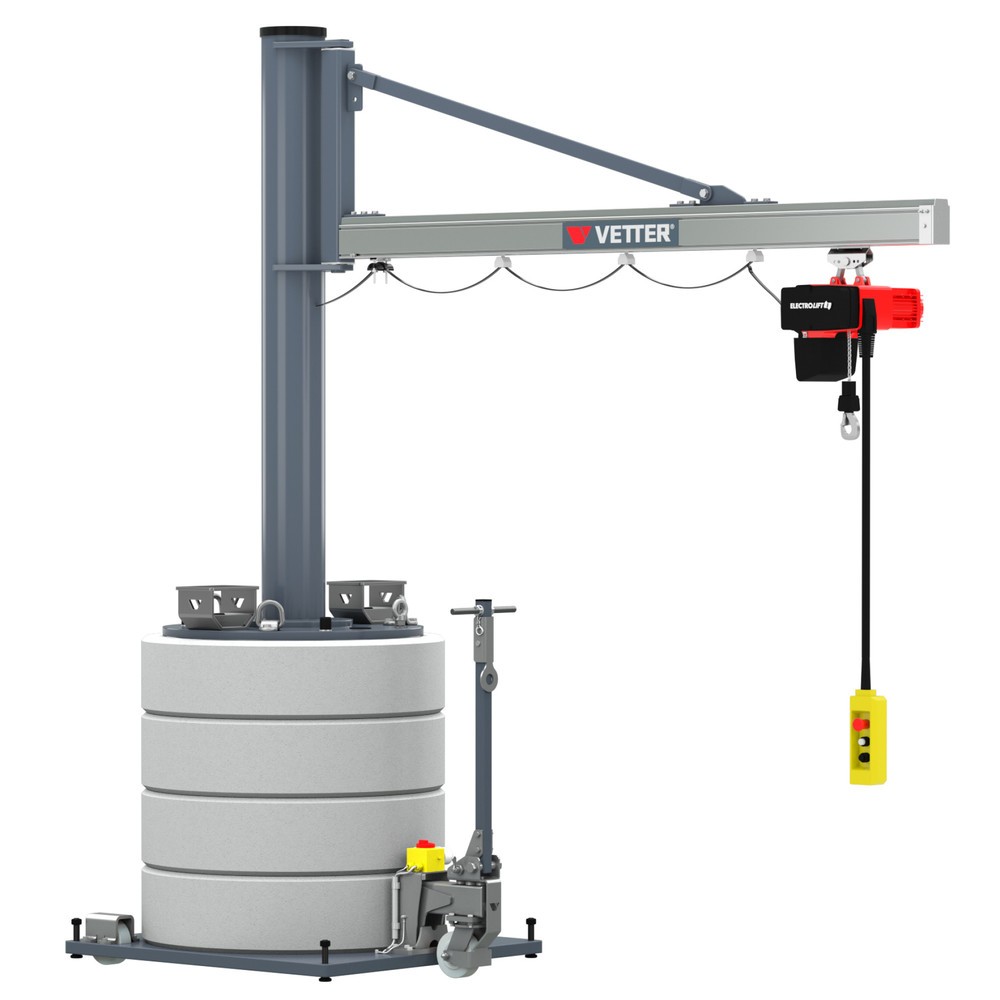

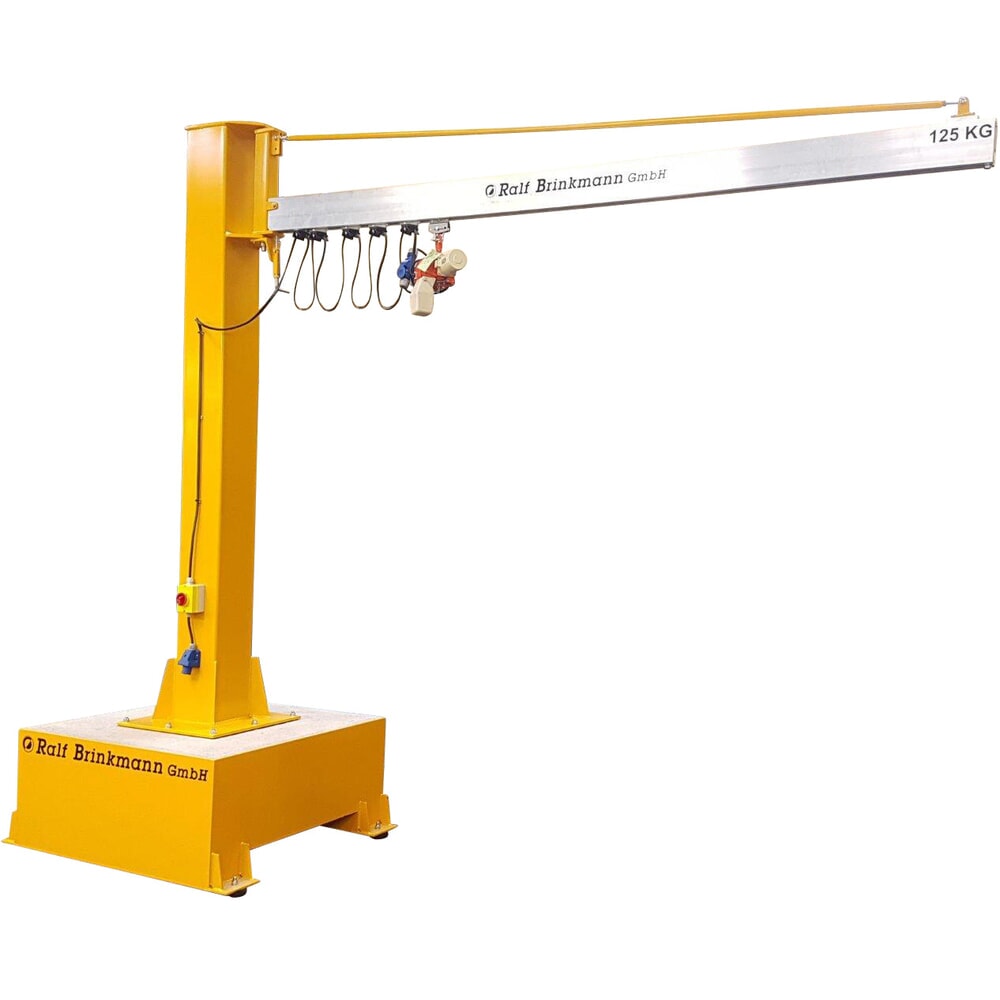

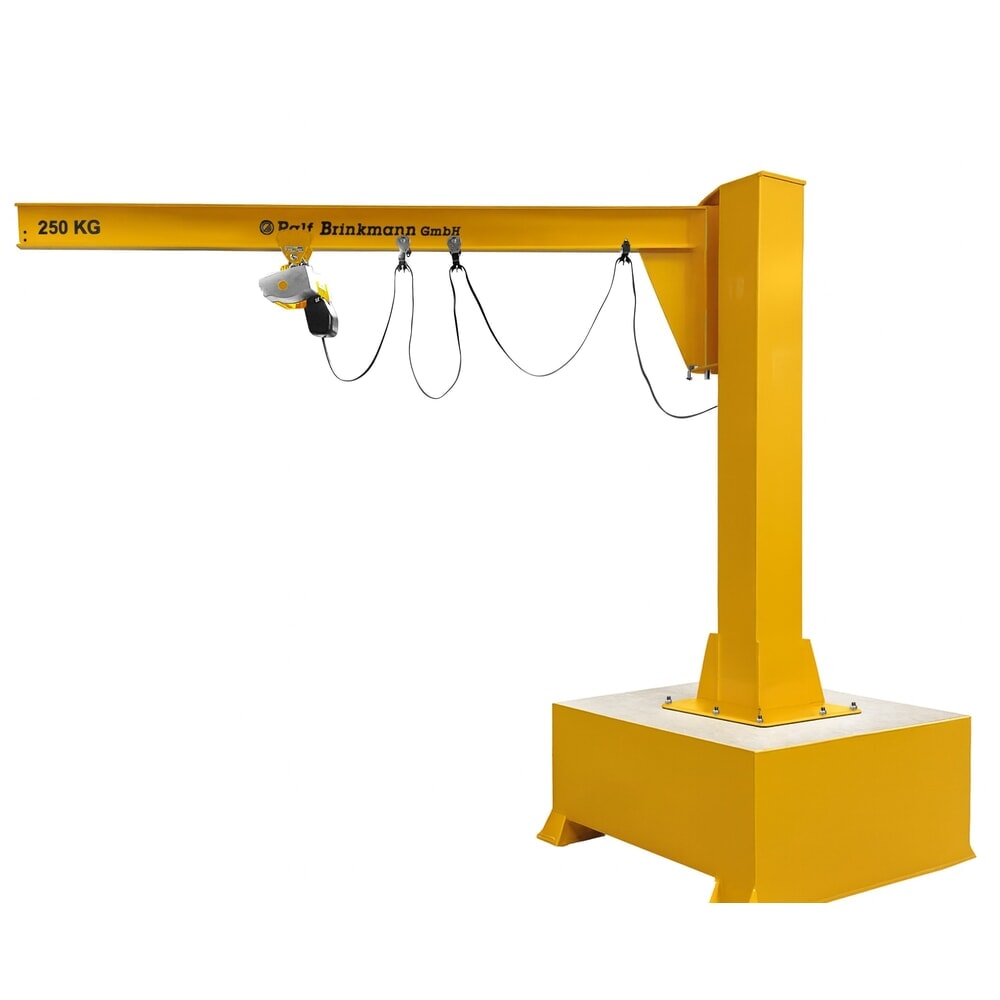

mobiler Schwenkkran	integriertes Fundament bzw. Gegengewicht gewährleistet festen Stand flexible Nutzung direkt am Einsatzort Schwenkbereich von 270° oder 360° (modellabhängig) Zubehör für Schwenkkrane: ein mobiler Schwenkkran kann mit optionalem Kranfahrwerk oder Staplertaschen verfahren werden

3. Schwenkbereich bestimmen

Der Schwenkbereich des Schwenkkrans – also der horizontale Drehwinkel des Auslegers – gibt an, in welchem Arbeitsradius der Ausleger bewegt werden kann.

Je grösser der Schwenkbereich ist, desto grösser ist auch der Arbeitsradius und desto vielseitiger lässt sich der Schwenkkran einsetzen. Bevor Sie einen Schwenkkran kaufen, ermitteln Sie darum sowohl Ihren Einsatzbedarf als auch die spezifischen baulichen Gegebenheiten vor Ort.

• Schwenkbereich bis 180°: Obwohl der Bewegungsradius hier im Vergleich zu Säulenschwenkkranen geringer ausfällt, lassen sich mit dem Kran dennoch viele Routineaufgaben meistern.
• Schwenkbereich bis 270°: Dieser mittlere Schwenkbereich bietet bereits eine hinreichend grosse Flexibilität, um verschiedene Lasten problemlos umzusetzen. Verbunden mit einem langen Ausleger nutzen Sie den Schwenkkran so bereits für viele Hebetätigkeiten in Werkstatt und Produktion.
• Schwenkbereich bis 360°: Der grösste Schwenkbereich ermöglicht es, den Ausleger ohne Einschränkung um den Säulenfuss herumzubewegen. Damit sind diese Schwenkkrane ideal, wenn Sie regelmässig die Unterstützung eines Schwenkkrans für verschiedenste Hebeaufgaben benötigen.

4. Tragkraft des Schwenkkrans berücksichtigen

In unserem Sortiment führen wir Schwenkkrane mit Tragkräften bis 3200 kg:

• Ein Schwenkkran mit 125 kg, 250 kg oder 500 kg Tragkraft gehört hierbei zu den Modellen mit der geringsten Belastungsgrenze: Diese Variante eignet sich für das Heben von Bauteilen oder Lagergut in Transport- oder Lagerbehältern.
• Ein Schwenkkran mit 1000 kg oder mehr Tragkraft bewältigt hingegen auch fertig montierte Maschinen, Motorblöcke oder grosse Bauteile mühelos.

Für einen sicheren und möglichst flexiblen Einsatz orientieren Sie sich bei der Auswahl eines geeigneten Schwenkkrans am besten an den Spitzenlasten, die im täglichen Betriebsablauf anfallen.

Zu beachten ist hierbei auch, ob der Schwenkkran mit einer Abspannung ausgestattet ist: Bei der Bauart mit Abspannung wird die Kransäule (Säulenschwenkkran) oder die Wandhalterung (Wandschwenkkran) durch zusätzliche Sicherungen mit dem Boden bzw. der Wand verbunden. Dadurch werden die Kräfte reduziert, die beim Heben und Senken auf die Säule und den Ausleger einwirken. In der Regel sind Modelle mit Abspannung daher tragfähiger und bieten im Fall von Säulenschwenkkranen auch eine höhere Ausladung.
