Scheren-Rollenbahnen
Zum Kaufberater- Ideal für schwere Fördergüter geeignet
- Fahrbar durch 4 Lenkrollen mit Feststeller
- Mit Verbindungsriegel zum Kombinieren mehrerer Bahnen
9 Tage
- Leicht, kompakt und in unterschiedlichen Ausführungen erhältlich
- Fahrbar durch 4 Lenkrollen mit Feststeller
- Mit Verbindungsriegel zum Kombinieren mehrerer Bahnen
9 Tage
- Ideal für enge Kurven geeignet

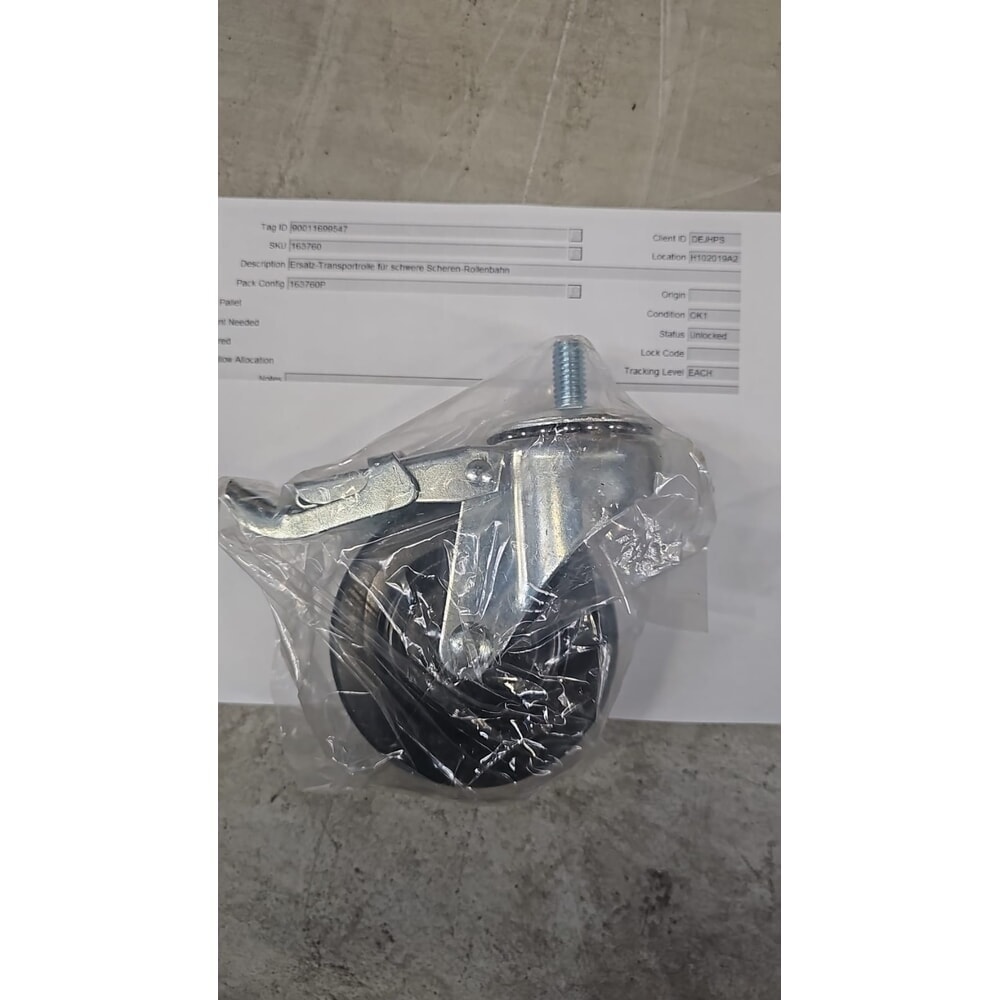

- Fahrbar durch 4 Lenkrollen mit Feststeller
- Mit Verbindungsriegel zum Kombinieren mehrerer Bahnen
9 Tage
- Fahrbare Scherenrollenbahnen für Stückgut bis 35 kg
- Kombination mit anderen Bahnarten und Förderbändern möglich
- Ausziehbar und höhenverstellbar für flexible Einsatzmöglichkeiten
24 Tage
- Endanschlag für Scheren-Röllchenbahnen und Scheren-Rollenbahnen
- Erleichtert die Manövrierbarkeit der Bahnen
- Hochstabile und verschleissfeste Stahlkonstruktion
24 Tage
- Endanschlag für Scheren-Röllchenbahnen und Scheren-Rollenbahnen
- Hochstabile und verschleissfeste Stahlkonstruktion
- Wird fest mit der Rollenbahn verschraubt
24 Tage

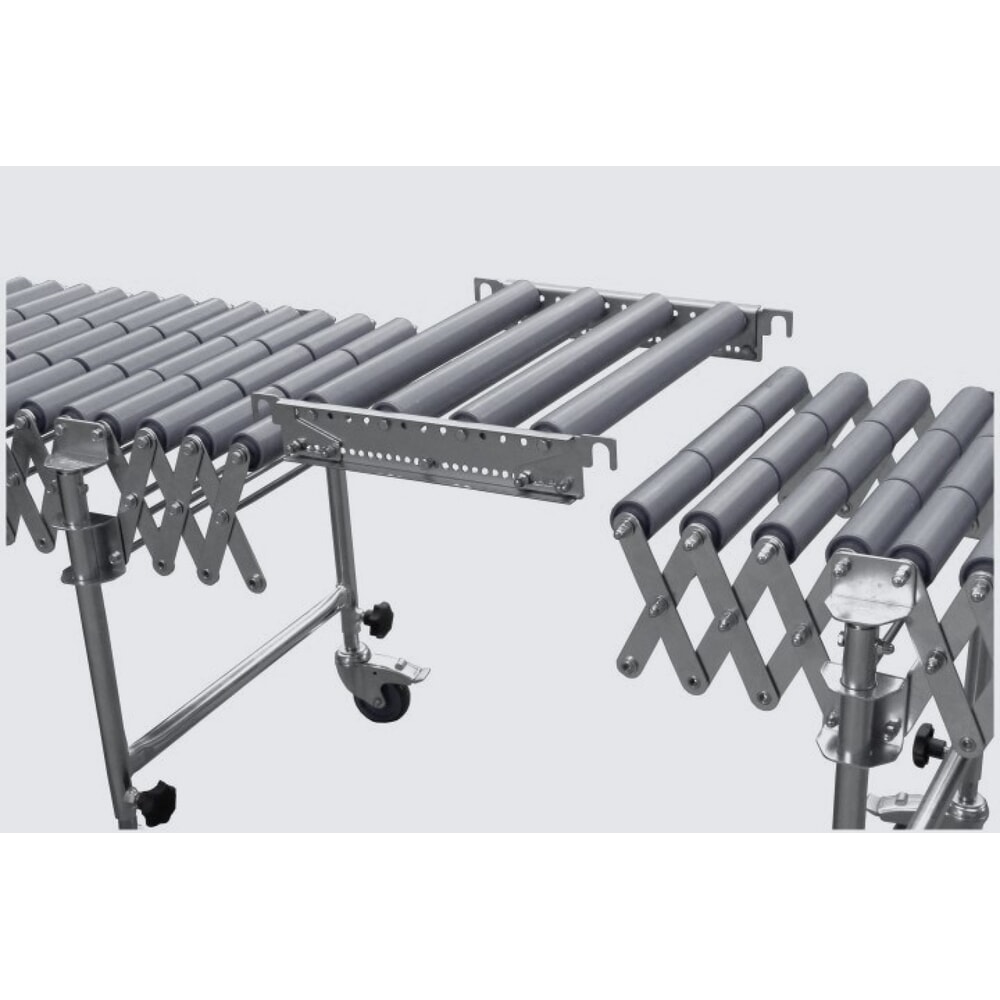

- Verbindungsstück für Scheren-Rollenbahnen
- Beidseitig mit Einhängehaken versehen – einfache Trennung möglich
- Für Fördergüter mit allen Bodenvarianten geeignet
24 Tage
Finden Sie die passenden Scheren-Rollenbahnen für Ihren Stückguttransport
Unsere Scheren-Rollenbahnen sind modulare Transporteinheiten, mit denen sich eigenständige und hochflexible Förderstrecken für Logistik- und Transportaufgaben installieren lassen. Auf den Bahnen können Stückgut wie Kartonagen oder Bauteile, aber auch Schüttgut und Kleinstwaren in geeigneten Behältern transportiert werden. Ein besonderer Vorteil von Scheren-Rollenbahnen gegenüber anderen Rollenbahnen besteht darin, dass sich der Achsabstand dank des Scherengestells flexibel an die Grösse des Transportguts anpassen lässt. Damit ist die Fördertechnik besonders vielseitig einsetzbar, sofern die maximal zulässige Tragfähigkeit nicht überschritten wird.
Anders als Röllchenbahnen sind die Tragrollen der Scheren-Rollenbahnen zudem wesentlich belastbarer und damit auch für die Beförderung von schwerem Stückgut geeignet. Dieses wird einfach auf die Scheren-Rollenbahn aufgesetzt und manuell befördert. Um das dafür nötige Gefälle zu erreichen, lassen sich die Stützen der Scheren-Rollenbahnen stufenlos in der Höhe verstellen. Die Modelle stehen in diversen Ausführungen und in unterschiedlichen Längen und Breiten zur Verfügung.
Weitere Vorteile der Scheren-Rollenbahnen bei Jungheinrich PROFISHOP:
- Scheren-Rollenbahnen befördern leichtes und schweres Transportgut einfach und effizient.
- Eine Scheren-Rollenbahn ist ein hochflexibles und einfach zu bedienendes Modulsystem, das sich jederzeit bedarfsgerecht positionieren, anpassen und erweitern lässt. Dafür ist jede flexible Rollenbahn mit leichtgängigen Lenkrollen samt Feststellvorrichtungen ausgestattet.
- Auch gebogene Streckenführungen mit Kurven bis zu 180° lassen sich mit den Bahnen aufbauen.
- Für den Betrieb einer Scheren-Rollenbahn ist kein Stromanschluss nötig: Der Stückguttransport erfolgt mithilfe der Schwerkraft durch ein leichtes Gefälle.
1. Die nötige Bahnlänge- und Breite für Ihre Scheren-Rollenbahn auswählen
Die Scheren-Rollenbahnen aus unserem Sortiment sind in verschiedenen Bahnbreiten und -längen erhältlich. Welche Abmessungen für Ihren Bedarf die passenden sind, richtet sich nach den folgenden Parametern:
- Streckenlänge: Für die nötige Bahnlänge ist die Länge der Förderstrecke entscheidend, über die die Scheren-Rollenbahn Stückgüter transportieren soll. Üblicherweise bemisst sich diese Strecke durch den Abstand zwischen zwei Verbindungspunkten, an denen die Transportgüter auf die Bahn aufgelegt und wieder heruntergenommen oder anderen Rollenbahnen-Modulen zugeführt werden. Bei der Errechnung der Bahnlänge sollte auch der benötigte Achsabstand berücksichtigt werden. Unsere Einzelmodule sind bis auf 10 m ausziehbar. Für eine längere Förderstrecke sind auch mehrere Scheren-Rollenbahnen über Verbindungsriegel koppelbar.
- Abmessungen des Förderguts: Die nötige Bahnbreite richtet sich nach der Breite des Förderguts. Idealerweise ragt dieses nicht über die Transportbahn hinaus. Für gewöhnlich ist jedoch ein leichter Überstand nicht problematisch. Wir führen Scheren-Rollenbahnen mit Bahnbreiten zwischen 300 und 800 mm.
Bitte beachten Sie, dass sich je nach Auszugslänge eines Rollenbahnteilstücks dessen maximale Belastbarkeit verändert: Je weiter die Stützen auseinanderstehen, desto geringer ist die maximale Tragfähigkeit des Teilstücks.
2. Achsabstand für Scheren-Rollenbahnen berücksichtigen
Die Förderrollen unserer Scheren-Rollenbahnen sind auf Scheren gelagert. Diese werden von einem Unterbau getragen, der wiederum auf Stützen ruht. Das Besondere an dem Stützsystem: Die Scheren lassen sich flexibel spreizen und auf verschiedene Achsabstände einstellen. Auf diese Weise lassen sich sogar Kurven bis zu einem Winkel von 180° bilden.
Damit das Fördergut in gleichmässigem Tempo über die flexible Rollenbahn befördert wird, muss nicht nur das Bahngefälle stimmen, sondern auch der Achsabstand auf das Transportgut abgestimmt sein. Dieses sollte zu jeder Zeit mindestens auf drei Förderrollen gleichzeitig aufliegen. Fördergut mit ebenen, stabilen und sauberen Auflageflächen – wie z. B. Lagerbehälter – eignet sich hierzu besonders gut.
3. Rollenmaterial und -grösse für Ihre Scheren-Rollenbahnen
Damit Ihre Transportgüter in der gewünschten, gleichmässigen Geschwindigkeit über die Scheren-Rollenbahn laufen, müssen die Förderrollen in Material und Grösse auf das Fördergut abgestimmt sein:
- Tragrollen aus Kunststoff: Die Rollen aus robustem Kunststoff tragen Lasten bis 35 kg und eignen sich damit für das Transportieren von Kartonagen, Versandware, Küchenutensilien, Post und anderen Kleinwaren.
- Tragrollen aus Stahl: Das Rollenmaterial ist für den Transport von hohen Lastgewichten ausgerichtet. Je nach Modell bewältigen die Förderrollen Transportgüter bis zu einem Gewicht von 180 kg. Für den Einsatz in engen Kurven führen wir die Stahlrollen auch als unabhängig gelagerte Zwillingsrollen, die eine hohe Spurtreue bieten.
Unabhängig vom Rollenmaterial gilt: Je schwerer das Fördergut ist, desto grösser muss auch der Durchmesser der Rollen sein. Nur so kann das Fördergewicht in die nötige Drehbewegung der Rollen übersetzt werden.
