Palettenregale bieten für Lager- und Arbeitsräume viele Vorteile: Die geräumigen Regale erlauben eine an Ihre Anforderungen angepasste optimale Flächen- und Raumnutzung, unterstützen die automatisierte Be- und Entladung von Gütern und erleichtern so wesentlich die Kommissionierung und Bestandskontrolle.

Wie für alle anderen Lagereinrichtungen gilt aber auch hier, dass die Palettenregale bestimmte Vorschriften erfüllen müssen, um sowohl Mitarbeiter vor Unfällen als auch Flurförderfahrzeuge und die Regale selbst vor Schäden zu bewahren. Hierzu sind zum einen die in der Aufbau- und Betriebsanleitung für Palettenregale vermerkten Vorgaben zu berücksichtigen. Zum anderen sind von den Berufsgenossenschaften und der Verordnung über die Unfallverhütung (VUV) Vorschriften verfasst worden, denen Folge geleistet werden muss. In unserem Ratgeber erläutern wir die wichtigsten Vorschriften, damit Sie die vielseitigen Lagerregale sicher in Ihrem Betrieb nutzen können.

Palettenregal-Vorschriften – Schutzmassnahmen für Lagerregale

Je nach Bauart und Typ können Palettenregale Feldlasten bis zu 12 Tonnen tragen. Vor allem aufgrund dieser immensen Tragkraft geht von den Palettenregalen eine gewisse Gefahr aus: Werden Sie nicht ordnungsgemäss aufgebaut oder verfügen über Mängel, kann es durch einen Einsturz oder das Umkippen der Regale mitunter zu tödlichen Unfällen in Lager- und Produktionshallen kommen. Die Wahrscheinlichkeit für solche schweren Unfälle ist nochmal erhöht, wenn Flurförderfahrzeuge in den Regalgängen unterwegs sind.

Aus diesem Grund gehören Palettenregale auch zu den prüfpflichtigen Regalen. Betriebseigner oder Lagerbetreiber müssen eigenverantwortlich Massnahmen ergreifen, um die Vorschriften für Palettenregale, auch im Rahmen einer Gefährdungsbeurteilung, zu erfüllen. Die ausführlichen Vorschriften zum sicheren Aufbau und Betrieb von Palettenregalen hat die Deutsche Gesetzliche Unfallversicherung dazu in der DGUV Regel 108-007 zusammengefasst, die auch in der Schweiz gültig ist.

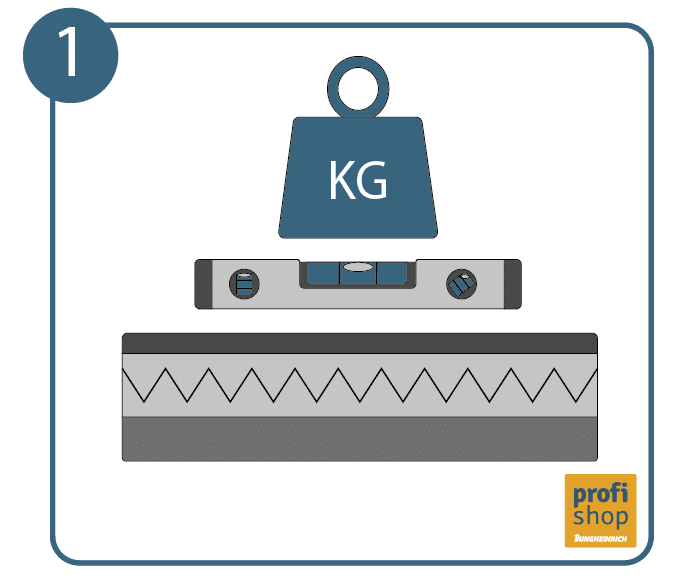

Vorschriften zur Standfläche für Palettenregale

Der passende Untergrund ist Voraussetzung dafür, dass Palettenregale sicher und gerade stehen. Das gilt insbesondere, wenn in den Regalen grosse Lasten untergebracht werden sollen. In dem Fall muss der Untergrund dazu geeignet sein, das Regal inklusive maximaler Höchstlast stabil zu tragen. Des Weiteren muss er so beschaffen sein, dass ein exakt senkrechter Aufbau des Palettenregals möglich ist und dass die pflichtmässige Verankerung des Palettenregals am Boden vorgenommen werden kann.

Ordnungsgemässer Aufbau der Palettenregale

Palettenregale müssen stets entsprechend der Aufbauanleitung montiert werden und dürfen nur mit passenden Verbindungsteilen zusammengefügt sein. Je nach Montageart erfolgt der Aufbau als Steck- oder Schraubsystem, wobei für eine stabile Verbindung häufig eine Kombination aus beiden Systemen zum Einsatz kommt. Zusätzlich müssen die Querträger und Traversen des Palettenregals gegen ein Ausheben gesichert werden.

Gangbreiten und Abstände einhalten

Je nachdem, ob das Palettenregal in einem Schmalgang- oder Breitganglager genutzt wird, müssen die in der Montageanleitung und den Vorgaben der DGUV genannten Gangbreiten berücksichtigt werden. Diese richten sich nach den jeweiligen Flurförderfahrzeugen, die in den Gängen zur Kommissionierung genutzt werden, sowie der Einlagerhöhe. Darüber hinaus dürfen die Palettenregale laut der Vorschriften nur mit einem bestimmten Abstand zur Wand aufgebaut werden. Dazu ist auch die Montage von Distanzstücken bzw. Überständen nötig.

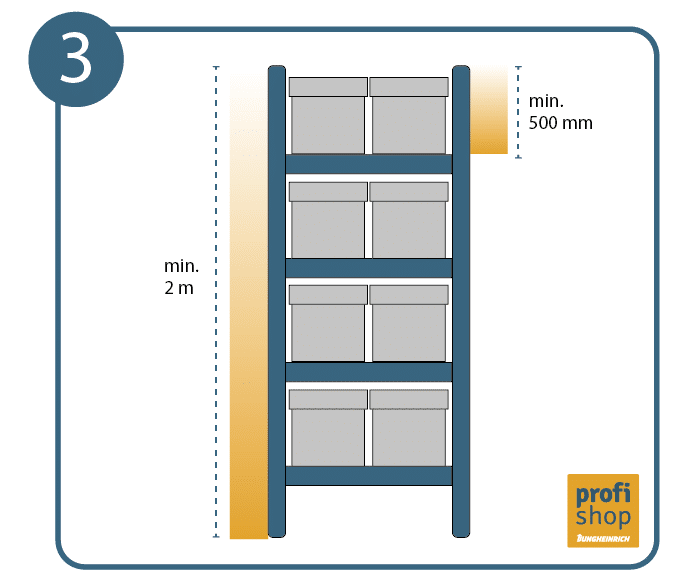

Rahmen- und Durchfahrtshöhen

Zur sicheren Ein- und Auslagerung von Paletten müssen die Vorschriften zur Rahmenhöhe eingehalten werden: So sollen die Rahmenhöhen die oberste Holmauflage um mindestens 500 mm überragen. Für Durchgänge bzw. -fahrten ist hingegen eine Regalhöhe von mindestens 2 m vorgeschrieben. Die Durchfahrtshöhen sind zudem von den Massen der eingesetzten Flurförderfahrzeuge abhängig.

Vorschrift zur Absturz- und Durchschubsicherung für Palettenregale

Wenn das Palettenregal passend konfiguriert und vorschriftsmässig aufgebaut wurde, ist der Einbau von Durchschubsicherungen nicht zwingend notwendig. Diese sollen den Durchschub bzw. Absturz von Lagergut bei der Einlagerung verhindern. Die Sicherungen müssen lediglich dann eingesetzt werden, wenn in Doppelregalen der Mindestabstand zwischen zwei hintereinander gelagerten Paletten weniger als 100 mm beträgt.

Für die Absturzsicherung von Lagergut in Palettenregalen gilt: Werden die Regale lediglich von einer Seite bedient und sind an den anderen Seiten Verkehrsgänge, Fluchtwege oder Arbeitsplätze untergebracht, müssen die nicht bedienten Seiten mit einer entsprechenden Absturzsicherung wie etwa Absturzgittern ausgestattet werden. Gleiches gilt für Palettenregale, die sich über einer Durchfahrt befinden. Hier müssen Fussgänger und Fahrzeuge mit einer Regalabdeckung vor herabfallendem Lagergut geschützt werden.

Palette vor Regal im Lager

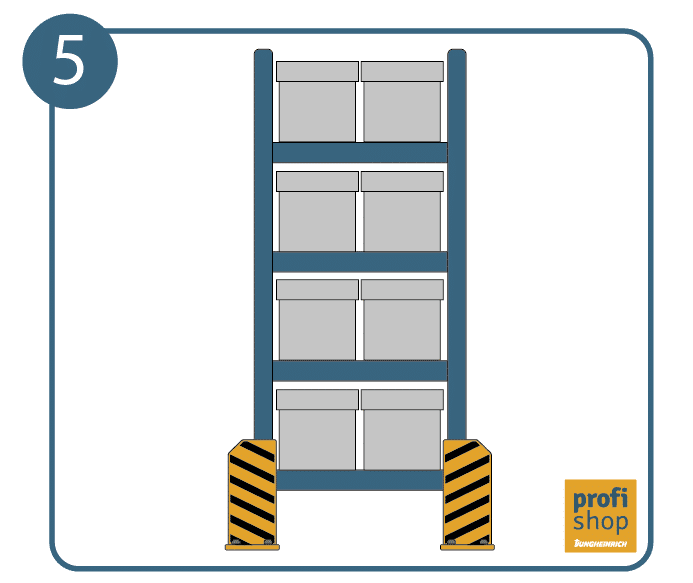

Ramm-Anfahrschutz installieren

Sind bei der Be- und Entladung von ortsfesten Palettenregalen nicht leitliniengeführte Flurförderfahrzeuge wie Stapler oder Hubwagen im Einsatz, müssen die Regale in Durchfahrten und an Ecken mit Vorrichtungen zum Ramm-Anfahrschutz versehen sein. Hier kann es sonst zu Kollisionen zwischen Fahrzeug und Regal kommen, wodurch das Regal beschädigt und instabil wird.

Der Anfahrschutz muss dazu laut DGUV mit einer gelb-schwarzen Gefahrenkennzeichnung versehen sein, darf nicht mit dem Regal verbunden werden und muss mindestens 30 cm in der Höhe betragen. In der DIN EN 15512 wird die Mindesthöhe sogar mit 40 cm angegeben. Diese wird zukünftig für den Anfahrschutz die verbindliche Grösse sein. Zusätzlich muss der Ramm-Anfahrschutz mit dem Boden verankert sein. Als Rammschutz kommen hier Rammschutzecken oder Rammschutzplanken in Frage.

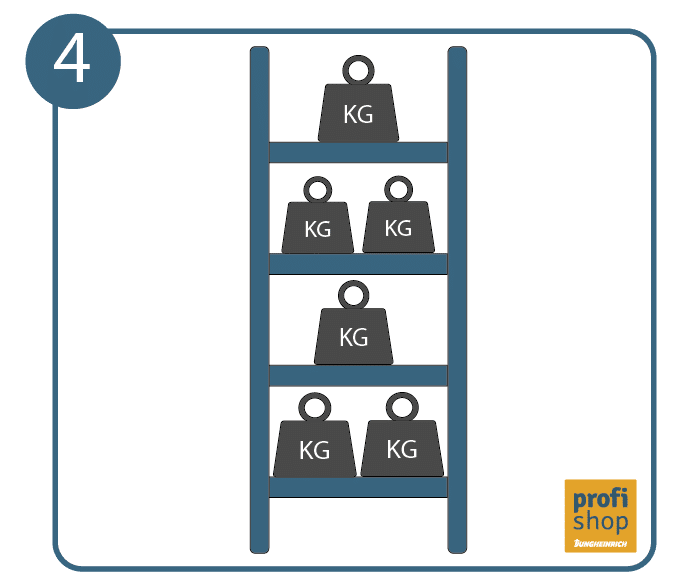

Traglast berechnen und beachten

Bei der Auswahl und der Einrichtung von Palettenregalen muss zwingend immer die zulässige Traglast pro Feld und Fachboden berücksichtigt werden, damit das Regal in keinem Fall überladen wird. Die Traglast hängt hierbei von dem Maximalgewicht der zu lagernden Paletten und deren Verteilung auf dem Palettenregal ab. Die Regale sind darüber hinaus mit den entsprechenden Höchstwerten sichtbar auszuzeichnen.

Regalinspektion und Betriebsanweisung

Um die dauerhafte Sicherheit und Standfestigkeit von Palettenregalen zu gewährleisten, müssen die Lagereinrichtungen regelmässig von geeignetem Fachpersonal überprüft werden. Die SUVA stellt eine umfassende Checkliste zur Sicherheit und Instandsetzung zur Verfügung.

Kennzeichnungspflicht für Palettenregale

Damit es im täglichen Betrieb nicht aus Versehen zur Überladung von Palettenregalen kommt, müssen diese gut sichtbar mit sogenannten Belastungsschildern ausgestattet werden. Folgende Informationen müssen auf den Schildern enthalten sein:

  • Regalhersteller oder Importeur
  • Regaltyp mit Rahmen- und Holmtyp
  • Baujahr bzw. Kommissionsnummer
  • maximale Tragfähigkeit aufgeschlüsselt in Fachlast und Feldlast
  • maximale freie Knicklänge

Die hier erwähnten Vorschriften für Palettenregale sind nur eine Auswahl der wichtigsten Vorgaben. Detaillierte Informationen, Abmessungen und Hinweise zur nötigen Sicherheitseinrichtung finden Sie in den aufgeführten Vorschriften der DGUV. Bei der konkreten Umsetzung im Betrieb können und sollten im Zweifel ausserdem Sachverständige oder Fachkräfte zur Arbeitssicherheit hinzugezogen werden.

Beachtung der Erdbebenzone bei Palettenregalen

Grundsätzlich sind Standard-Palettenregale nicht für seismische Einwirkungen ausgelegt. Tritt eine Bewegung der Erdoberfläche am Aufstellort auf, wird der Regalständer mit einer bestimmten Beschleunigung bewegt. In diesem Fall muss sowohl das Fachwerk als auch die Fussplatte in der Lage sein, diese zusätzliche Belastung aufzunehmen.

An Aufstellorten, die Erdbebeneinwirkungen ausgesetzt sein können, gelten daher besondere Anforderungen nach der DIN EN 16681 und sind vom Aufsteller zu beachten. Palettenregale in Standardausführung über 3 Metern Regalhöhe sind nicht für solche besonderen Belastungssituationen ausgelegt und daher für die Verwendung in Erdbebenzonen nicht geeignet. Wenn Sie Palettenregale in einer Erdbebenzone aufstellen wollen, kontaktieren Sie bitte unseren Kundendienst.

Bitte beachten Sie: Die hier erwähnten Vorschriften sind nur eine Auswahl der wichtigsten gesetzlichen Vorgaben. Detaillierte Informationen lesen Sie dazu in den aufgeführten und ggf. weiteren Vorschriftensammlungen und Gesetzestexten nach. Bei der konkreten Umsetzung im Betrieb können und sollten im Zweifel ausserdem Sachverständige hinzugezogen werden.
